Операционная система NetWare



Многопротокольный интерфейс ODI рабочей станции


На рисунке 2.24 представлена структура программного обеспечения клиента NetWare, устанавливаемого на рабочей станции.

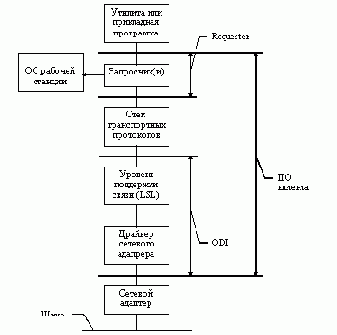

Рис. 2.24. Структура ПО клиента NetWare

Запросчик (Requester) перехватывает прерывания на ввод/вывод в файл. Если файл располагается на локальном диске, то запрос обрабатывается операционной системой рабочей станции. Иначе, используя примитивы API-интерфейса, запросчик организует ввод/вывод в файл, хранящийся на диске файлового сервера. Следует отметить, что в OS/2 прерывания перехватывает сама ОС, а затем передаёт управление запросчику.

Стек транспортных протоколов поддерживает API-интерфейс доступа запросчика (или прикладной программы) к службам NetWare. На рабочей станции могут выполняться несколько транспортных протоколов одновременно: SPX/IPX, TCP/IP, AppleTalk. Как правило, для каждого протокола требуется свой запросчик, т. е. свой API-интерфейс. Обычно протокол SPX/IPX используется клиентами MS-DOS, OS/2, Windows NT Workstation, протокол AppleTalk - клиентами Macintosh. Протокол TCP/IP устанавливается в стек клиента NetWare для обеспечения связи с ОС UNIX.

Программа уровня поддержки связи (Link Support Layer - LSL) принимает пакет от драйвера сетевого адаптера, распознаёт протокол, который был использован при формировании пакета, выбирает соответствующий протокол из стека и передаёт ему управление.

Модули драйвера и уровня поддержки связи со стеком протоколов образуют так называемый интерфейс ODI (Open Data-Link Interface). Важно отметить, что стек транспортных протоколов рабочей станции является открытым: если новый протокол разрабатывался с использованием спецификаций ODI-интерфейса, то он может быть включён в стек.

В таблице 2.9 перечислены компоненты ПО клиента MS-DOS.

Таблица 2.9. Компоненты программного обеспечения клиента MS DOS

ЗапросчикТранспортный
протокол (SPX/IPX)
Уровень поддержки связиДрайвер сетевого
адаптера

VLM.EXE и
модули *.VLM
IPXODI.COMLSL.COMNE2000.COM, NE1000.COM и др.

Многопротокольный интерфейс STREAMS файлового сервера


На рисунке 2. 25 представлена структура многопротокольного интерфейса STREAMS, используемого на файловом сервере. Он применяется для обеспечения взаимодействия с сервером по протоколам, отличным от NCP на базе IPX.



Рис. 2.25. Структура многопротокольного интерфейса STREAMS

на файловом сервере

Поддержка многопротокольного интерфейса STREAMS - это множество программных средств, включающее ресурсы ядра и NLM-библиотеки STREAMS.NLM, CLIB.NLM, TLI.NLM, SPXS.NLM, IPXS.NLM. Это средство используется, чтобы создать дуплексный процесс пересылки данных между драйверами и программами сервера.

Драйверы сетевых адаптеров - это NLM-модули, обеспечивающие приём кадров и выделение из них пакетов. Файловый сервер может поддерживать одновременную работу 16 драйверов.

Уровень поддержки связи (Link Support Layer - LSL) принимает пакет от драйвера, распознаёт тип пакета и выбирает соответствующий протокол из стека коммуникационных протоколов. NetWare поддерживает одновременную работу до 32 протоколов. Модули драйверов и уровня поддержки связи LSL образуют ODI-интерфейс, позволяющий включать в стек новые транспортные протоколы.

При необходимости пакеты обрабатываются протоколами сессионного уровня NCP (пакеты IPX), AFP (пакеты AppleTalk от клиентов Macintosh), NFS (пакеты TCP/IP от клиентов UNIX), SMB (пакеты IPX от клиентов OS/2).
