Метод доступа и кадры для сетей FDDI

Адаптеры FDDI поддерживают метод доступа Token Ring (см. п. 2.3.6.2) и обеспечивают производительность 100 Мбит/с. Максимальная длина кольца с оптоволоконным кабелем FDDI - 100 км. Интерфейс FDDI (Fiber Distributed Data Interface) является более современным, чем Ethernet, Token Ring и ARCNet. Сети FDDI можно использовать для объединения нескольких сетей Ethernet, расположенных в разных зданиях (рисунок 2.31).

Часто в качестве адаптеров FDDI используются интеллектуальные концентраторы, выполняющие функции моста, например, NetBuilder II. На рисунке интеллектуальный концентратор обозначен как Hub1. Простой концентратор (Hub2) обычно выполняет роль повторителя. Метод доступа, используемый в сетях FDDI, имеет следующие отличия от Token Ring (см. п. 2.3.6.2):

в Token Ring маркер передаётся следующей станции только после возвращения кадра в узел, который передал этот кадр в сеть; в методе FDDI маркер будет передан непосредственно после передачи кадра данных в сеть,

в методе FDDI не используется поле приоритета Р (в байте АС).

В сетях FDDI используются два основных типа кадра (рисунок 2.32):

Data/Command Frame (кадр управление/данные),

Token (маркер).

Цифры на рисунке 2.32 обозначают длины полей кадров (в байтах). На рисунке введены следующие обозначения полей:

P - преамбула. Это поле предназначено для синхронизации.

SD - признак начала кадра.

FC - поле, состоящее из следующих областей: CLFFTTTT.

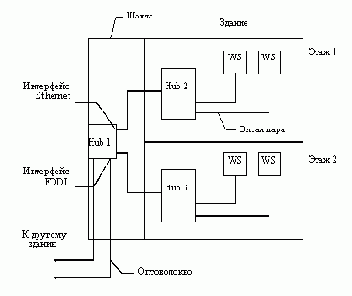

Рис. 2.31. Использование интерфейса FDDI для объединения сетей Ethernet

Бит C устанавливает класс кадра, который определяет, будет ли кадр использоваться для синхронного или асинхронного обмена. Бит L - это индикатор длины адреса станции (16 или 48 битов). В отличие от Ethernet и Token Ring здесь допускается использование в одной сети адресов той и другой длины. Биты FF определяют, принадлежит ли кадр подуровню MAC (т. е. кадр предназначен для управления кольцом) или подуровню LLC (т. е. кадр предназначен для передачи данных). Если кадр является кадром подуровня MAC, то биты TTTT определяют тип пакета (IPX и т.
д.).

DA - адрес станции-приёмника.

SA - адрес станции-источника.

FCS -контрольная сумма.

ED - конечный ограничитель кадра.

FS - поле статуса пакета. Это поле содержит поля А (Address Resolution) и C (Frame Copied) (см. таблицу 2.12).

Data/Command Frame Token

2 или 6

Пакет

до 4500

FCS

1/2

Рис. 2.32. Типы кадров для сетей FDDI
