Транспортная подсистема неоднородных сетей



Поддержка нескольких независимых сетей с помощью многопротокольных маршрутизаторов


При наличии многопротокольных маршрутизаторов, то есть таких маршрутизаторов, которые одновременно могут обрабатывать пакеты с различными сетевыми заголовками, и конечных узлов, которые поддерживают тот или иной протокол, интерсеть представляет собой совокупность непересекающихся интерсетей, использующих общие каналы связи и общие кадры канального уровня, но никак не взаимодействующих между собой.

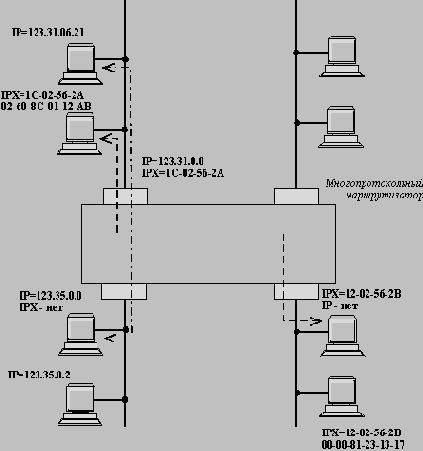

На рисунке 3.1 схематически показан маршрутизатор, поддерживающий два сетевых протокола IP и IPX. При конфигурации маршрутизатора должна быть определена принадлежность каждого его порта к той или иной сети. Каждому порту должен быть присвоен адрес соответствующей сети. Очевидно, что все узлы присоединяемые к некоторому порту относятся к сети, назначенной для этого порта.

Трафик, порождаемый узлами, которые принадлежат разным сетям, не смешивается, и влияние сетей друг на друга выражается только тем, что они разделяют общий маршрутизатор и каналы связи, а значит могут взаимно ограничивать доступную им пропускную способность линий связи.

Рис. 3.1. Мультипротокольные сети - сети с несколькими сетевыми протоколами

Вполне допустима ситуация, когда один и тот же порт относится к разным сетям и имеет два сетевых адреса. Тогда компьютеры, выходящие на такой порт, могут принадлежать как одной, так и другой сети. Очевидно, что для каждого сетевого протокола конечный узел будет адресоваться оригинальным способом. Так, для протокола IP у него будет один номер сети и узла, а для протокола IPX это будет совсем другая пара чисел. Для того, чтобы иметь возможность получать и отправлять пакеты обоих типов (в данном примере IP и IPX), конечный узел должен поддерживать мультиплексирование протоколов сетевого уровня.
