Организация взаимодействия всех узлов составной сети
Понятно, что узлы, непосредственно присоединенные к АТМ-коммутаторам с помощью АТМ-адаптеров, могут взаимодействовать между собой и без привлечения добавочных протоколов, таких как протоколы спецификации LAN Emulation. Но в таком случае приложения и протоколы прикладного уровня (NCP, SMB, NFS или FTP) должны быть модифицированы, так как они должны научиться поддерживать интерфейс со стеком протоколов АТМ на своем узле, а также не использовать отсутствующие в протоколах АТМ широковещательные рассылки. Кроме того, АТМ-узлы не смогут взаимодействовать с узлами локальных сетей, на которых установлены традиционные стеки протоколов с канальными протоколами Ethernet, Token Ring и т.п.
Спецификация LAN Emulation позволяет превратить АТМ-узлы в узлы, подобные традиционным узлам локальных сетей. Это достигается за счет размещения в АТМ-узле программного обеспечения клиента LEC, выполняющего те же функции, что и LEC пограничных ATM-LAN коммутаторов. На АТМ-узле LEC размещается между АТМ-протоколами драйвера сетевого адаптера АТМ и протоколом LLC (рисунок 2.10) или любым другим протоколом, который рассчитан на работу с протоколом МАС-уровня локальной сети. Протокол LEC предоставляет протоколам верхних уровней того узла, на котором он работает, тот же интерфейс, что и МАС-уровень сети Ethernet или Token Ring.
В отличие от протокола LEC, работающего на ATM-LAN коммутаторе, LEC отдельного АТМ-узла представляет только один МАС-адрес - МАС-адрес данного узла. Остальные действия LEC узла ничем не отличаются от LEC коммутатора. Он точно так же соединяется с сервером LECS, получает от него список эмулируемых сетей и присоединяется к одной из сетей, регистрируя в LES этой сети пару АТМ-адрес/МАС-адрес своего узла. Для присоединения одного и того же узла к нескольким сетям на узле должны работать одновременно несколько копий LEC, по одной на каждую сеть. Сообщения, получаемые от протоколов верхних уровней, LEC узла преобразует с помощью функции SAR в поток ячеек, который передает по виртуальному соединению протоколу LEC других АТМ-узлов.
Широковещательный трафик направляется узлам эмулируемой сети через сервер BUS.

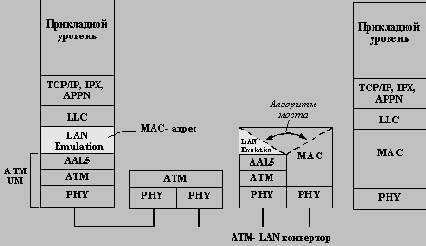

Рис. 2.10. Взаимодействие протоколов в модели LAN Emulation
Наличие МАС-адреса у узла АТМ-сети позволяет ей взаимодействовать и с узлами присоединенных локальных сетей. При этом LEC узла взаимодействует с LEC пограничного коммутатора, посылая через сеть АТМ-кадр, в котором указывает в качестве адреса назначения МАС-адрес узла локальной сети, а в качестве адреса источника - свой МАС-адрес. Пограничный коммутатор затем передает кадр в соответствии с МАС-адресом назначения и своей адресной таблицей на один из своих локальных портов. Локальный узел, получив кадр, может ответить на него обычным кадром, указав в нем МАС-адрес узла АТМ-сети.
Спецификация LAN Emulation сегодня реализована в устройствах различных типов многих производителей. Серверные части спецификации - серверы LECS, LES и BUS обычно встраиваются в АТМ-коммутаторы или корпоративные АТМ-LAN коммутаторы, а клиентские компоненты LEC - в драйверы сетевых адаптеров и ATM-LAN коммутаторы уровня отдела или рабочей группы.
