Транспортная подсистема неоднородных сетей



Назначение и общие принципы работы


Появление новой технологии АТМ потребовало решения задачи согласования этой технологии с уже существующими традиционными технологиями локальных сетей, такими как Ethernet или Token Ring.

Для решения этой задачи в принципе могут быть использованы все обсуждавшиеся выше подходы к организации работы неоднородных сетей - мультиплексирование, трансляция и инкапсуляция протоколов. Однако мультиплексирование редко применяется для протоколов физического и канального уровней (к которым относится протокол АТМ), так как при этом требуется наличие нескольких сетевых адаптеров в каждом компьютере.

Гораздо чаще для согласования протоколов канального уровня используется трансляция с помощью таких промежуточных устройств, как мосты, коммутаторы и маршрутизаторы. Однако мосты и коммутаторы способны выполнять трансляцию только близких технологий, например, Ethernet и FDDI или Ethernet и Token Ring, а задача трансляции существенно отличающихся технологий локальных и глобальных сетей для устройств этого типа является слишком сложной. Примером таких "плохо совместимых" пар протоколов могут служить Х.25 и Ethernet или frame relay и Ethernet. Поскольку технология ATM близка к технологиям территориальных сетей и плохо совместима с традиционными канальными протоколами локальных сетей, то в этом случае трансляционные возможности мостов и коммутаторов так же оказываются недостаточными.

Маршрутизаторы же умеют выполнять трансляцию существенно отличающихся протоколов, используя для этого общий протокол сетевого уровня для всех согласуемых сетей. Для обеспечения совместимости ATM с протоколами канального уровня локальных сетей разработана спецификация Classical IP (RFC 1577), в которой в качестве объединяющего протокола сетевого уровня определен протокол IP. Такое решение хорошо работает, когда локальные сети объединяются с территориальной сетью АТМ, применение же этого подхода в случае, когда технология АТМ используется для построения локальной сети, не всегда оказывается эффективным.
Во-первых, необходимость использования маршрутизаторов для локальных сетей не всегда является экономически оправданной. Во-вторых, не все локальные сети поддерживают протокол сетевого уровня - так, например, функции маршрутизации отсутствуют в часто используемом стеке SMB/NetBIOS.

Поэтому возникла необходимость в создании технологии объединения сетей АТМ и традиционных локальных сетей без привлечения маршрутизаторов и протоколов сетевого уровня. Такой технологией и является технология LAN Emulation (LANE), разработанная организацией ATM Forum.

Эта спецификация использует инкапсуляцию кадров канальных протоколов локальных сетей, таких как Ethernet или Token Ring, в ячейки АТМ. Использование инкапсуляции в спецификации LAN Emulation несколько отличается от ее традиционного применения.

Обычно инкапсуляция обеспечивает связь двух сетей одной технологии через промежуточную сеть другой технологии. При этом узлы промежуточной сети недоступны конечным узлам объединяемых сетей (рисунок 2.4), и промежуточная сеть играет роль транзитной сети. LAN Emulation с помощью инкапсуляции решает не только традиционную задачу связи локальных сетей через транзитную сеть АТМ, но и решает общую задачу связи всех узлов составной сети - связи между узлами локальных сетей и внутренними узлами АТМ-сети, показанные как запрещенные на рисунке 2.4, также обеспечиваются с помощью протокола LAN Emulation.

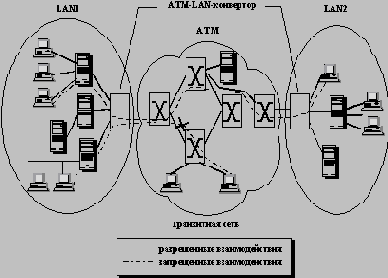

Рис. 2.4. Взаимодействие двух локальных сетей через транзитную сеть ATM

Рассмотрим последовательно решение этих двух задач, причем для определенности будем предполагать, что сеть АТМ используется для соединения сетей Ethernet.
