Транспортная подсистема неоднородных сетей



Мост/маршрутизатор NETBuilder II компании 3Com


Мост/маршрутизатор NETBuilder II предназначен для соединения больших, многосегментных локальных сетей с сетевой магистралью. Его внутренняя шина имеет пропускную способность 800 Мб/с и в сочетании с мультипроцессорной RISC-архитектурой обеспечивает быстрый обмен пакетами между портами во всех режимах работы. Можно менять конфигурацию устройства не останавливая его работы - это обеспечивается за счет соответствующей программной поддержки процесса конфигурирования.

Имеется несколько вариантов шасси для NETBuilder II - на 4 слота, на 8 слотов и расширенное шасси на 8 слотов. В слоты шасси устанавливаются модули двух размеров - обычного и расширенного. В шасси на 4 и на 8 слотов имеются слоты для обычных модулей и слоты для расширенных модулей, причем в расширенный слот можно установить два обычных модуля. Расширенное шасси отличается тем, что в нем пара соседних обычных слотов образует один слот для расширенного модуля, поэтому его компоновка отличается большей гибкостью, чем у обычного шасси. Все модули подходят для любого варианта шасси.

Основную работу по ведению топологической базы данных и вычислению маршрутов ведет модуль Communications Engine Card (CEC), то есть модуль коммуникационного центра. Кроме этого, он выполняет и функции управления, включая диагностику с использованием специального диагностического процессора. Высокая скорость вычисления маршрутов обеспечивается за счет наличия в модуле специализированной БИС, работающей совместно с RISC-процессором AMD 29000. CEC выпускается в двух вариантах - с быстрой памятью объемом 12 Мбайт и объемом 20 Мбайт. Наличие модуля CEC в шасси обязательно.

Модуль CEC совместно с шиной 800 Мб/с обеспечивает скорость продвижения 75000 пакетов в секунду. Дальнейшее повышение производительности маршрутизатора происходит при использовании мультипроцессорной схемы обработки маршрутов, когда каждый интерфейсный модуль маршрутизатора имеет свой процессор, работающий в кооперации с модулем CEC. Такой интеллектуальный интерфейсный модуль кэширует информацию о необходимых для его работы маршрутах и обращается к центральному модулю CEC только при отсутствии сведений о новом маршруте.
Использование мультипроцессорной архитектуры повышает скорость продвижения пакетов в модуле до 250000. Пока для маршрутизатора NETBuilder II выпускается только один интерфейсный модуль в мультипроцессорной архитектуре - это модуль NETBuilder II MP Ethernet 6-Port 10Base-T. Компания 3Com намерена реализовать в мультипроцессорной архитектуре интерфейсные модули для всех сетевых технологий.

NETBuilder II можно сконфигурировать так, чтобы он работал как мост. В качестве моста он поддерживает такие дополнительные функции, как защиту от широковещательных штормов, алгоритм покрывающего дерева, маршрутизацию от источника (Source rout bridging) и прозрачную маршрутизацию от источника (Source rout transparent bridging). Поддерживаются виртуальные группы, которые затем могут маршрутизироваться на внутренней шине NETBuilder II, образуя виртуальные сети.

В зависимости от используемых шасси и модулей NETBuilder II может поддерживать до 48 локальных связей и до 24 глобальных связей.

Для поддержки глобальных связей имеются модули с интерфейсами V.35, RS-232, RS-449, RS-530, G.703, X.21 и HSSI. Для глобальных связей поддерживаются скорости от 1200 б/с до скоростей T1/E1 и дробных линий T3/E3 (до 6.2 Мб/с), а с модулем HSSI - полные скорости T3/E3, а также SONET OC-1 (52 Мб/с). Модуль G.703 имеет встроенное устройство DSU/CSU. Интерфейсные модули для глобальных связей могут работать с сетями на основе стандартов PPP, X.25, frame relay, SMDS и ATM.

Для локальных связей имеются модули с портами:

  • Ethernet AUI (1 порт в модуле), BNC (1), 10Base-FL (2), 10Base-T (6);

  • Token Ring DB-9 или RJ-45 (1 порт по выбору);

  • FDDI с поддержкой многомодового или одномодового кабеля, возможно SAS или DAS подключение одного MAC-адреса.

    Поддерживаются основные маршрутизируемые протоколы сетевого уровня, включая TCP/IP, Novell IPX, XNS, OSI, DECnet, VINES, AppleTalk, DLSw, APPN. Могут использоваться такие протоколы обмена маршрутной информацией, как RIP-IP, RIP-IPX, OSPF, IS-IS и Novell NLSP.



    Для передачи пакетов по глобальным связям может осуществляться компрессия с коэффициентом сжатия до 1:4.

    Для работы по коммутируемым телефонным линиям поддерживаются различные стратегии вызова абонента - коммутация по протоколу PPP, вызов по требованию, возможность использования небольшого количества модемов или терминальных адаптеров ISDN для обслуживания большого количества удаленных точек, возможность использования резервной линии для увеличения пропускной способности в случае увеличения трафика или отказа основной линии, вызов абонента по расписанию.

    Для управления и администрирования моста/маршрутизатора NETBuilder II может использоваться система управления Transcend в средах Windows и UNIX.

    Так как мост/маршрутизатор NETBuilder II представляет собой в высокой степени программируемое устройство, то набор функций, которые он может выполнять по отношению к своим портам и линиям связи, во многом зависит от состава загруженного в его память программного обеспечения. Версия программного обеспечения NETBuilder II 8.1 состоит из отдельных модулей: моста, центрального маршрутизатора в архитектуре Boundary Routing, IP (вместе с RIP, OSPF, EGP, BGP), IPX (вместе с NLSP), XNS, PPP, компрессии данных, сервисов вызова по телефонным коммутируемым линиям, поддержки мультипроцессорной архитектуры.

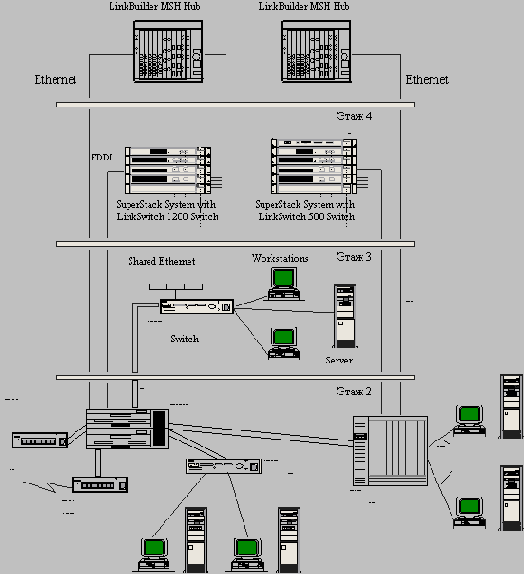

    На рисунке 3.3 показан пример построения сети с использованием маршрутизатора NETBuilder II и основных моделей коммутаторов компании 3Com.

    Для расширения возможностей NETBuilder II по построению глобальных связей через цифровые телефонные сети ISDN компания 3Com выпустила два устройства расширения: NETBuilder II WAN Extender T1 и E1. Это отдельные устройства в архитектуре SuperStack, которые работают в качестве дополнительного ISDN-интерфейса для моста/маршрутизатора NETBuilder II. Эти устройства обеспечивают большое количество 64-килобитных каналов как для коммутируемых, так и для выделенных цифровых линий. Каждый такой канал данных представляет собой независимый коммуникационный путь к мосту/маршрутизатору в удаленной точке, и он представляется для NETBuilder II как отдельный "виртуальный" порт.



    Рис. 3.3.

    Устройство NETBuilder II WAN Extender E1 обеспечивает два интерфейса E1, которые независимо присоединяются к каналу ISDN PRI (30 каналов типа B и один канал типа D) или к каналу E1 (31 канал по 64 Кб/с). Поддерживается до 75 виртуальных портов и до 256 удаленных точек.
