Транспортная подсистема неоднородных сетей



Маршрутизаторы компании Cisco


Маршрутизаторы, выпускаемые компанией Cisco, можно разделить на следующие классы:

  • Модульные маршрутизаторы. Сюда входят маршрутизаторы, предназначенные для построения магистралей крупных сетей и работающие практически со всеми технологиями локальных и глобальных сетей и со всеми основными сетевыми протоколами: серии Cisco 7500, 7000, AGS+, Cisco 4000;

  • Маршрутизаторы с фиксированным числом портов, предназначенные для объединения сетей небольших офисов: серии Cisco 3000, Cisco 2500;

  • Маршрутизаторы для подключения тупиковой удаленной локальной сети - "расшири-

    тели" сетей (LAN extenders): серия Cisco 1000;

  • Маршрутизаторы, встраиваемые в персональные компьютеры - карты AccessPro PC представляют собой полнофункциональные многопротокольные маршрутизаторы, которые устанавливаются в IBM-совместимые персональные компьютеры с шинами ISA или EISA;

  • Серверы доступа компании Cisco предназначены для обеспечения доступа в сеть удаленных пользователей и синхронной/асинхронной маршрутизации; также эти устройства могут функционировать в качестве терминального сервера, сервера удаленного узла, транслятора протоколов, маршрутизатора.

    Модульные маршрутизаторы предоставляют возможность строить систему, выбирая необходимые интерфейсные модули. Количество модулей ограничено размером шасси. Все маршрутизаторы работают под управлением IOS. Модульные маршрутизаторы компании Cisco включают следующие модели: Cisco 7500, Cisco 7000, AGS+, Cisco 4000.

    Серия Cisco 7000 поддерживает очень широкий диапазон соединений, среди которых: Ethernet, Token Ring, FDDI, Serial, HSSI, ATM, Channelized T1, Fractionalized E1 (G.703/G.704), ISDN PRI, Channel Interface for IBM mainframes.

    Сетевые интерфейсы располагаются на модульных процессорах, которые обеспечивают прямое соединение между высокоскоростной магистралью Cisco Extended Bus (CxBus) и внешней сетью. Пять разъемов доступны под интерфейсные процессоры в модели Cisco 7000. Возможность "горячей" замены позволяет добавлять, заменять или удалять процессорные модули CxBus без прерывания работы сети.
    Для хранения информации используется стандартная Flash-память. Все модели поставляются с комплектом для монтажа в стандартную 19" стойку. Cisco 7000 содержит пять слотов для интерфейсных процессоров.

    Распределенная обработка выполняется процессором маршрутизации (Route Processor - RP), коммутирующим процессором (Switch Processor - SP) и силиконовым коммутирующим процессором (Silicon Switch Processor - SSP).



    Протоколы конкретных локальных и глобальных сетей обеспечиваются соответствующими интерфейсными процессорами :

  • Ethernet Interface Processor (EIP),

  • Token Ring Interface Processor (TRIP),

  • FDDI Interface Processor (FIP),

  • High-Speed Serial Interface (HSSI) Interface Processor (HIP),

  • Fast Serial Interface Processor (FSIP),

  • Asynchronous Transfer Mode (ATM) Interface Processor (AIP),

  • MultiChannel Interface Processor (MIP),

  • Channel Interface Processor (CIP).

    Маршрутизаторы Cisco 7000 обеспечивают общую скорость продвижения пакетов 270000 п/с.

    Отличительные особенности серии Cisco 7000

  • Горячая программная переконфигурация системы (On-line software reconfiguration). Допускается изменять параметры системы без перезагрузки или остановки работы приложений и сервисов.

  • Горячая вставка и замена. Допускается горячая замена интерфейсных процессоров без перезагрузки или остановки работы приложений и сервисов. При этом не требуется вмешательства оператора, так как интерфейсные процессоры переконфигурируются автоматически.

  • Быстрая загрузка. Обеспечивается быстрая загрузка системы (обычно 35 секунд) после обновления (upgrade) программного обеспечения с минимальным влиянием на сеть.

  • Мониторинг сетевой среды. При неустойчивой работе системы выдается предупреждение оператору, что позволяет ему предпринять какие-либо меры до того, как произойдет сбой.

  • Самодиагностика. Перед тем, как начать работу с модулем, система проверяет его работоспособность, чтобы в дальнейшем избежать ошибок.

  • Поддержка двух источников питания. Допускается применение двух источников питания, каждый из которых имеет свой собственный сетевой шнур, чтобы уменьшить риск, связанный с возможными проблемами в электросети.



  • Перепрограммируемое ПЗУ (flash erasable programmable read-only memory - EPROM). Возможна быстрая, надежная и централизованная замена микрокода ПЗУ всех существующих в сети маршрутизаторов без необходимости присутствия оператора в физических местах их расположения.

    Серия 7500 - это новая серия многопротокольных маршрутизаторов, объявленная в сентябре 1995 года и пришедшая на замену маршрутизаторов серии 7000, которые по данным IDC заняли 59% рынка магистральных маршрутизаторов.

    Серия 7500 во многом похожа на серию 7000, но отличается от нее в нескольких отношениях:

  • Мультипроцессорная архитектура,

  • Шасси с большим количеством слотов,

  • Улучшенная отказоустойчивость,

  • Более быстрые внутренние шины.

    Крайне важно, что обеспечена совместимость с модулями серии 7000 - все устанавливаемые в слоты модули модели 7000 могут быть установлены в шасси модели 7500. Основное отличие новых интерфейсных модулей заключается в том, что они снабжены RISC-процессорами, разгружающими центральные процессорные модули (рисунок 3.9).

    Шасси старшей модели 7513 имеет 13 слотов, в 11 из которых могут устанавливаться интерфейсные модули. Для первой реализации модели 7513 предлагаются следующие интерфейсные модули:

  • 100Base-T - 2 порта,

  • Token Ring - 6 портов,

  • 10Base-T - 6 портов,

  • WAN-связи - 6 портов.

    В отличие от одной внутренней шины серии 7000 с пропускной способностью только 500 Мб/с, шасси модели 7513 имеет 2 шины с пропускной способностью по 1 Гб/с каждая. К этим шинам подключаются два центральных модуля RPS (Rout Processor Switch), на которых работает операционная система IOS. Вместо процессора с тактовой частотой 33 МГц моделей серии 7000 в модулях RSP использованы RISC-процессоры с тактовой частотой 100 МГц.

    Компания Cisco планирует в ближайшее время снабдить маршрутизаторы серии 7500 функцией сервера маршрутизации для поддержания модели виртуального маршрутизатора в сетях, использующих коммутаторы. Для этого требуется внести соответствующие изменения в IOS, а также в коммутаторы Catalyst.Новая версия IOS также будет в состоянии загружать маршрутные таблицы в интерфейсные модули серии 7500, которые будут иметь возможность самостоятельно принимать маршрутные решения без участия центральных модулей RPS.

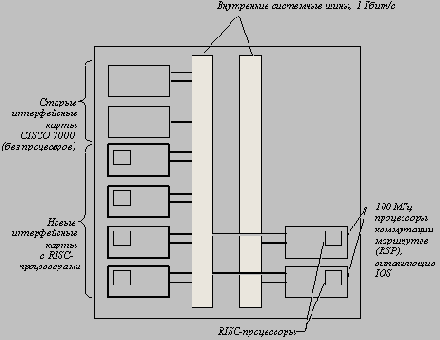

    Рис. 3.9. Структура маршрутизаторов новой серии Cisco 7500
